Thiết Kế Và Thi Công Hệ Thống Với DC Optimizer

Thiết kế và thi công hệ thống điện mặt trời với DC Optimizer đòi hỏi một số khác biệt so với hệ thống string inverter truyền thống. Dưới đây là quy trình tối ưu cho điều kiện Việt Nam:

Quy trình thiết kế chuỗi pin tối ưu:

1. Xác định số lượng module tối đa trên mỗi chuỗi :

• Tính toán dựa trên điện áp tối đa của inverter (thường 1000V )
• Công thức: Số module tối đa = Điện áp DC tối đa inverter / (Voc của module × 1,15)
• Ví dụ: Với inverter 1000V và module có Voc = 48V: Số module tối đa = 1000 / (42 × 1,15) ≈ 18 module

2. Tính toán với DC Optimizer:

• Khi sử dụng DC Optimizer, có thể cân đối theo số lượng module phù hợp
• Với các inverter thông thường: Tối đa 18 module/chuỗi (riêng Solaredge sẽ có số lượng tấm trong 1 chuỗi cao hơn)
• Với Solar Doctor Patch “GUARD” hoặc “BOOSTER”: Tối đa 18 module/chuỗi

3. Phân chia theo hướng đặt pin:

• Không nhất thiết phải tách riêng các hướng đặt khác nhau
• Có thể kết hợp hướng Đông-Tây trong cùng chuỗi
• Ưu tiên nhóm các module có độ bóng râm tương tự vào cùng chuỗi

Cách tính toán số lượng DC Optimizer cần thiết:

1. Tỷ lệ DC Optimizer trên module :

• Tiêu chuẩn: 1 MLPE (Module-Level Power Electronics) /module
• Tiết kiệm chi phí: 1 MLPE / 2 module (nên áp dụng cho khu vực không có bóng râm)
• Dự phòng: Thêm 1-2% số lượng để dự phòng thay thế

2. Bảng tính toán cho dự án 500kWp điển hình:

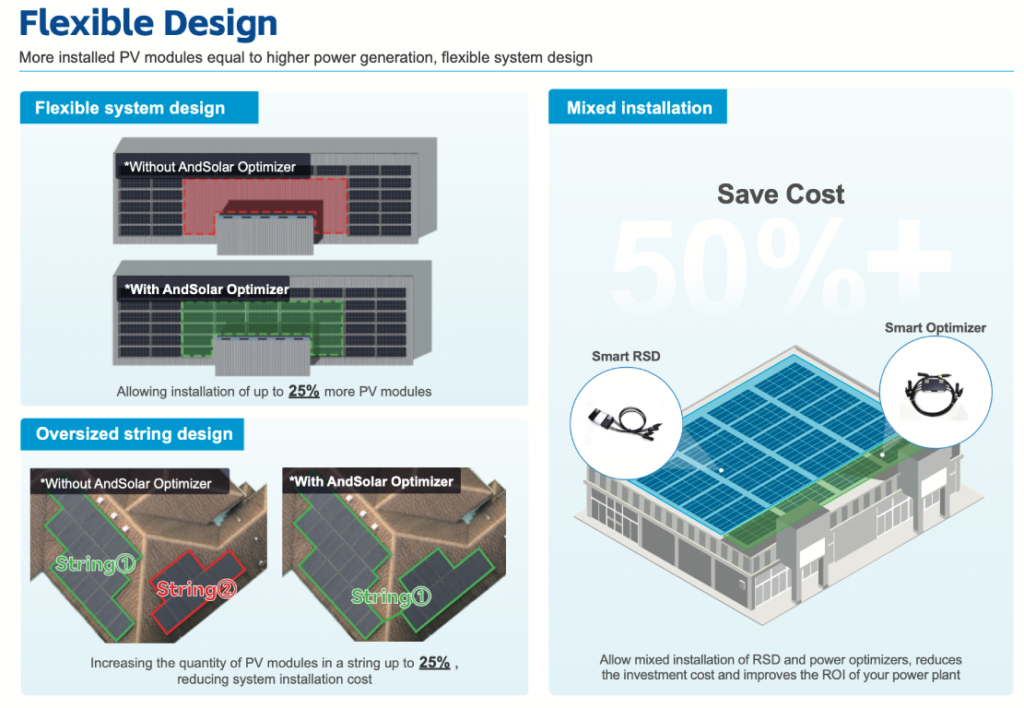

3. Tối ưu hóa thiết kế :

• Sử dụng phần mềm Designer của Solar Doctor Patch (Conalog) hoặc các phần mêm tương đương (SolarEdge)
• Mô phỏng bóng râm để tối ưu vị trí đặt optimizer
• Xác định số lượng chuỗi tối ưu cho mỗi inverter

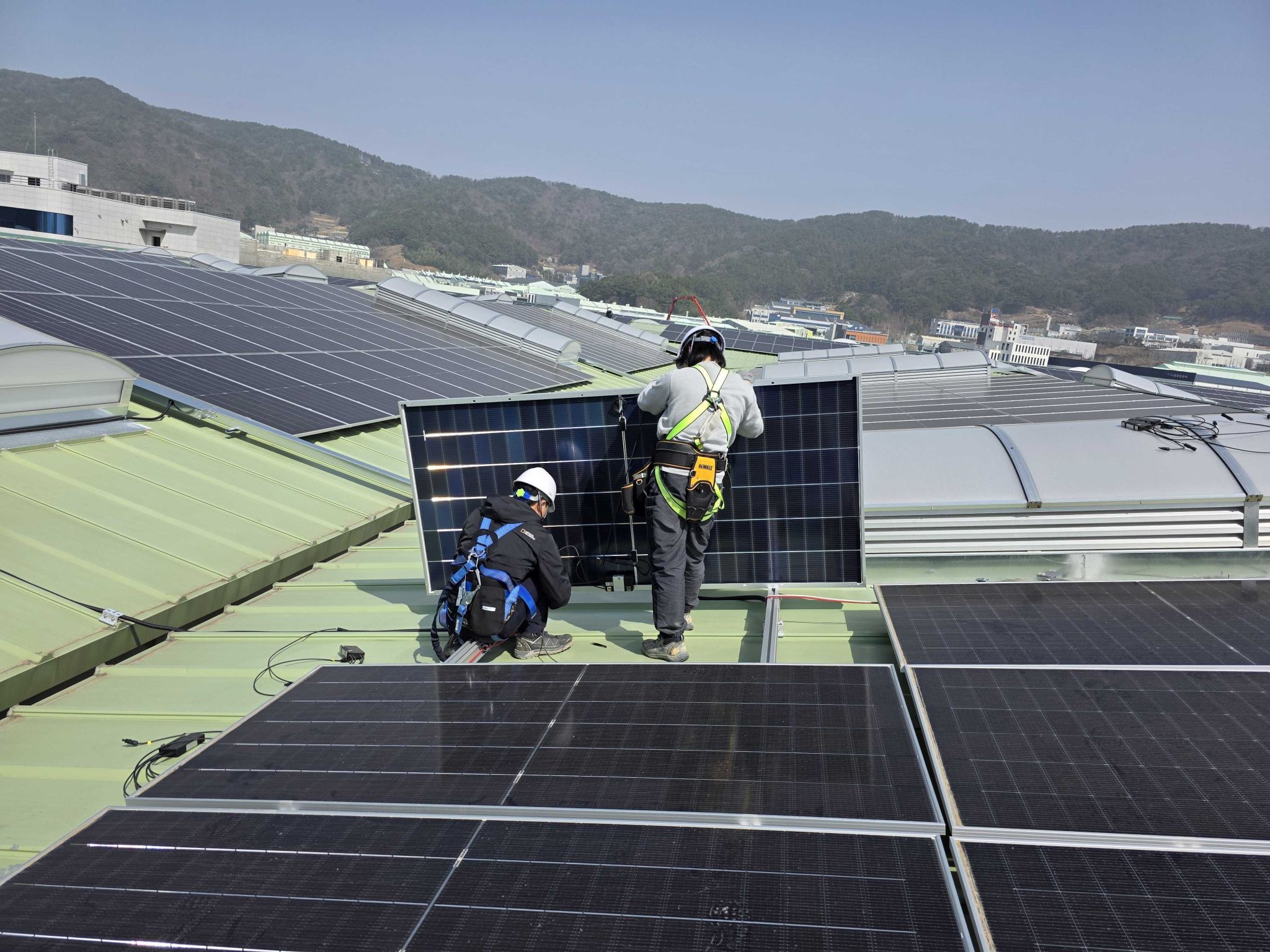

Hướng dẫn lắp đặt chi tiết:

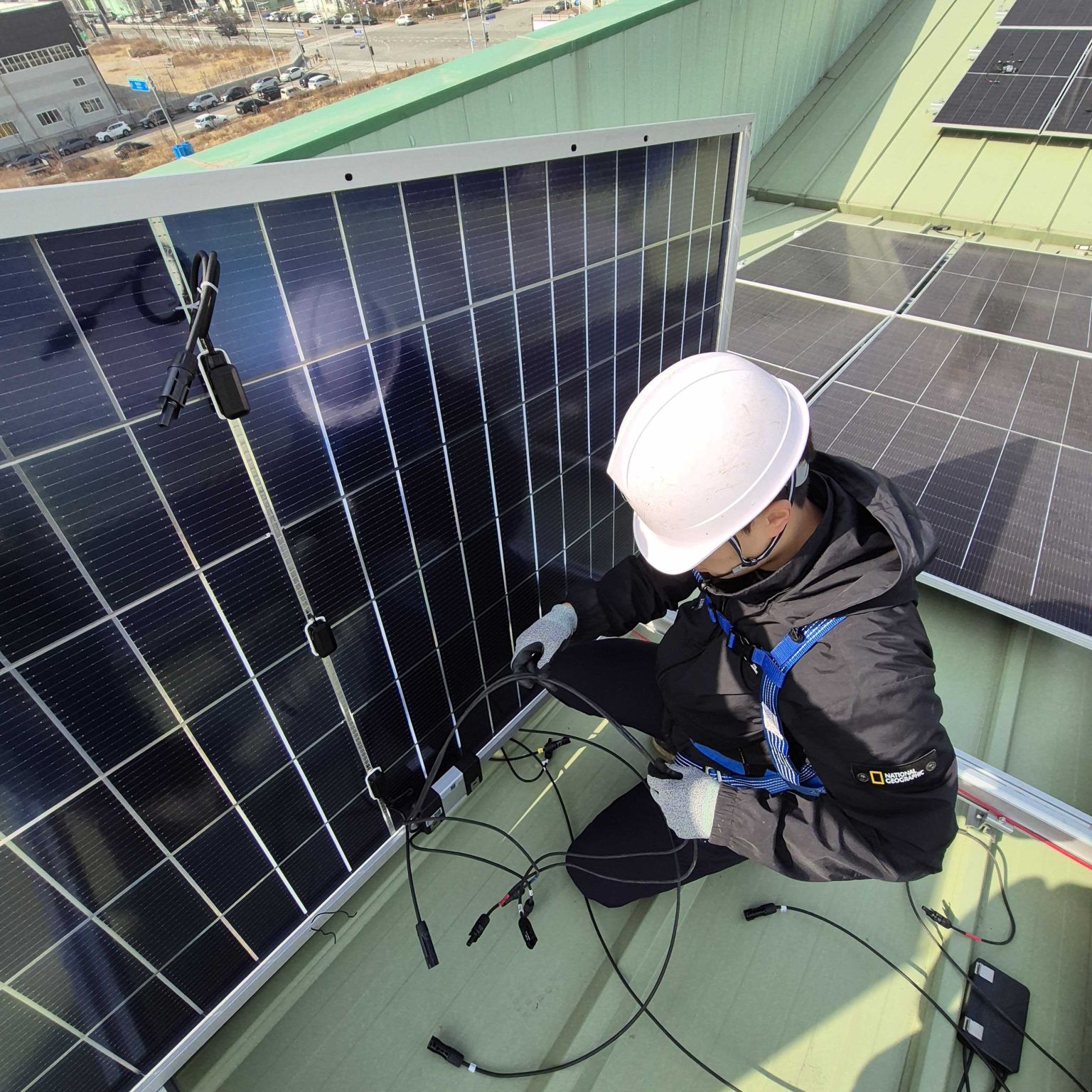

1. Lắp đặt DC Optimizer:

• Gắn optimizer trước khi lắp module lên mái
• Cố định optimizer vào khung module bằng vít inox
• Đảm bảo vị trí lắp đặt không bị che khuất bởi module (dễ tiếp cận)
• Lưu ý hướng lắp đặt theo mũi tên trên optimizer

2. Đánh số và lập bản đồ:

• Ghi lại số serial của từng optimizer và vị trí lắp đặt
• Sử dụng ứng dụng quét mã vạch (Solar Doctor Patch SetApp/Mapper)
• Tạo bản đồ vật lý của hệ thống để dễ dàng giám sát và bảo trì sau này

3. Đấu nối dây cáp:

• Sử dụng đầu nối MC4 chất lượng cao, phù hợp với điều kiện thời tiết Việt Nam
• Đảm bảo dây cáp không chạm vào mái (cách mái 10-15mm)
• Bảo vệ dây cáp bằng ống bọc UV-resistant tại Việt Nam
• Cố định dây cáp bằng các kẹp chuyên dụng mỗi 40-50cm

4. Đấu nối với inverter:

• Đấu nối theo sơ đồ của nhà sản xuất
• Không vượt quá số lượng chuỗi tối đa cho phép trên mỗi inverter
• Đảm bảo kết nối đúng cực của dây giao tiếp
• Kiểm tra kỹ lưỡng trước khi bật hệ thống

Các lưu ý về điều kiện môi trường Việt Nam:

1.Chống chịu nhiệt đới :

• Sử dụng dây cáp solar chuẩn H1Z2Z2-K với khả năng chịu nhiệt cao
• Lựa chọn optimizer có chỉ số IP68 (chống nước hoàn toàn)
• Bọc các đầu nối MC4 bằng băng keo cách điện chống UV

2. Chống sét:

• Lắp đặt thiết bị chống sét DC cho mỗi chuỗi
• Tại miền Nam: Bổ sung chống sét trực tiếp cho khu vực có nhiều giông sét
• Kết nối tất cả khung kim loại vào hệ thống nối đất

3. Chống ẩm:

• Sử dụng hộp đấu nối có chỉ số IP65 trở lên
• Bọc silicone cho các điểm đấu nối
• Trong mùa mưa, lắp đặt vào buổi sáng để tránh độ ẩm cao

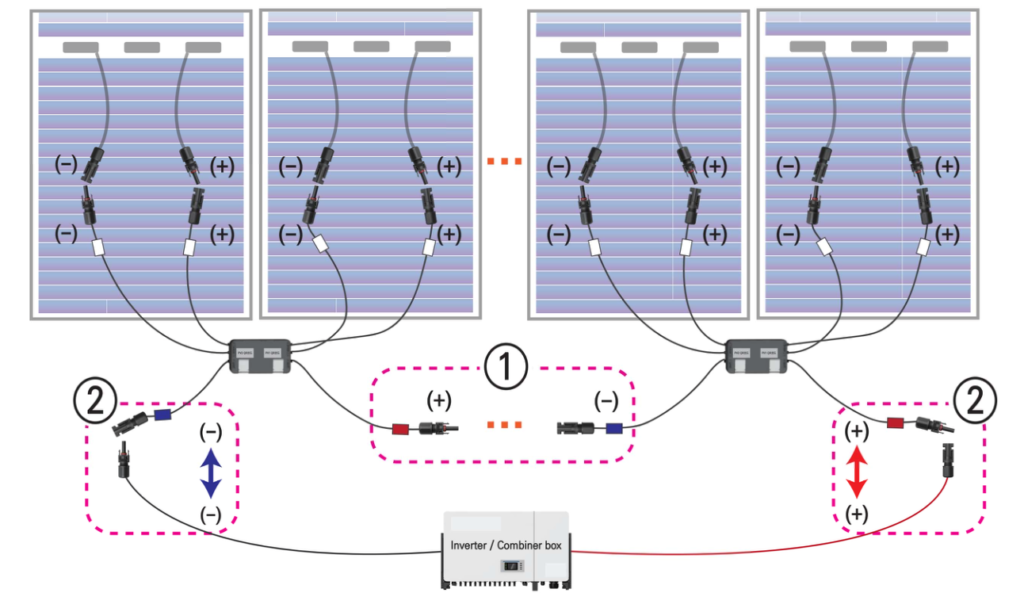

Sơ đồ lắp đặt chi tiết:

Bằng cách tuân thủ các hướng dẫn thiết kế và lắp đặt trên, các nhà thầu EPC tại Việt Nam có thể tối đa hóa hiệu suất của hệ thống DC Optimizer, đồng thời giảm thiểu các vấn đề phát sinh trong quá trình vận hành lâu dài. Đặc biệt, việc lập bản đồ chi tiết vị trí các optimizer và tạo cơ sở dữ liệu ban đầu sẽ giúp ích rất nhiều cho công tác bảo trì và khắc phục sự cố sau này.
